เหล็กแผ่นดองและทาน้ำมัน

Pickling Plate มีชื่อเต็มว่า เหล็กแผ่นรีดร้อนชนิดม้วนดองและทาน้ำมัน เป็นผลิตภัณฑ์เหล็กประเภทหนึ่งที่ผลิตจากเหล็กแผ่นรีดร้อนชนิดม้วนบางระดับพรีเมี่ยม วัตถุดิบจะไหลผ่านสายการผลิตการดองที่สมบูรณ์เพื่อขจัดตะกรันการกัดผิว ตามด้วยการตัดขอบ การตกแต่ง และขั้นตอนการตกแต่งอื่น ๆ

เมื่อเปรียบเทียบกับเหล็กแผ่นรีดร้อนทั่วไป มันมีสภาพพื้นผิวที่ดีกว่า ความทนทานต่อมิติที่เข้มงวดกว่า และประสิทธิภาพการปั๊มที่เหนือกว่า ในขณะที่เหล็กแผ่นดองและเหล็กแผ่นเคลือบน้ำมันมีต้นทุนที่ต่ำกว่าเหล็กแผ่นรีดเย็นมาก ด้วยเหตุนี้ จึงได้รับการยอมรับว่าเป็นสิ่งทดแทนที่ประหยัดต้นทุนในอุดมคติ โดย "แทนที่เหล็กแผ่นรีดเย็นด้วยวัสดุแผ่นรีดร้อน"

แผ่นเหล็กดองและทาน้ำมันพบการใช้งานอย่างกว้างขวางในอุตสาหกรรมการผลิตรถยนต์ การผลิตเครื่องจักร การผลิตเครื่องใช้ในบ้าน อุตสาหกรรมเบา และภาคฮาร์ดแวร์ แผ่นเหล็ก PO มีการใช้งานที่สำคัญอย่างยิ่งในการผลิตชิ้นส่วนแชสซีรถยนต์ ดุมล้อ ตัวเรือนคอมเพรสเซอร์ และส่วนประกอบสำคัญอื่นๆ

จุดควบคุมวิกฤตในกระบวนการดองของเรา

ความแม่นยำในการตัดขอบ: เราใช้การตัดขอบด้านข้างโดยมีค่าเผื่อความกว้างของรอยตัดที่ ±0.5 มม. เพื่อขจัดขอบที่แข็งกระด้างจากการทำงาน ซึ่งจะช่วยป้องกันการแตกร้าวของขอบในระหว่างการดึงดุมล้อลึก ซึ่งเป็นความล้มเหลวทั่วไปหากใช้ HRC ที่ไม่มีการตัดแต่ง

การควบคุมน้ำหนักการเติมน้ำมัน: หลังการดอง เราใช้น้ำมันป้องกันสนิมที่ 1.0-2.0 กรัม/ตร.ม. (ทั้งสองด้าน) สำหรับลูกค้าที่ใช้การเชื่อมด้วยหุ่นยนต์ เราสามารถปรับค่านี้เป็น 0.5-0.8 กรัม/ตร.ม. ได้ตามคำขอ เพื่อหลีกเลี่ยงไม่ให้รอยเชื่อมกระเด็นและความพรุน นี่เป็นปัญหาเฉพาะที่เราแก้ไขสำหรับซัพพลายเออร์ระดับ 1 ของยานยนต์

ความหยาบของพื้นผิว (Ra): ต่างจาก HRPO มาตรฐานซึ่งมี ~Ra 1.5-2.5μm เราขอเสนอรุ่นขัดเงาละเอียดที่ Ra ≤ 1.2μm สำหรับการใช้งานที่ต้องการการพ่นสีโดยตรงโดยไม่ต้องขัดกลาง

การเปรียบเทียบระหว่างเหล็กแผ่นดองกับเหล็กแผ่นรีดเย็น

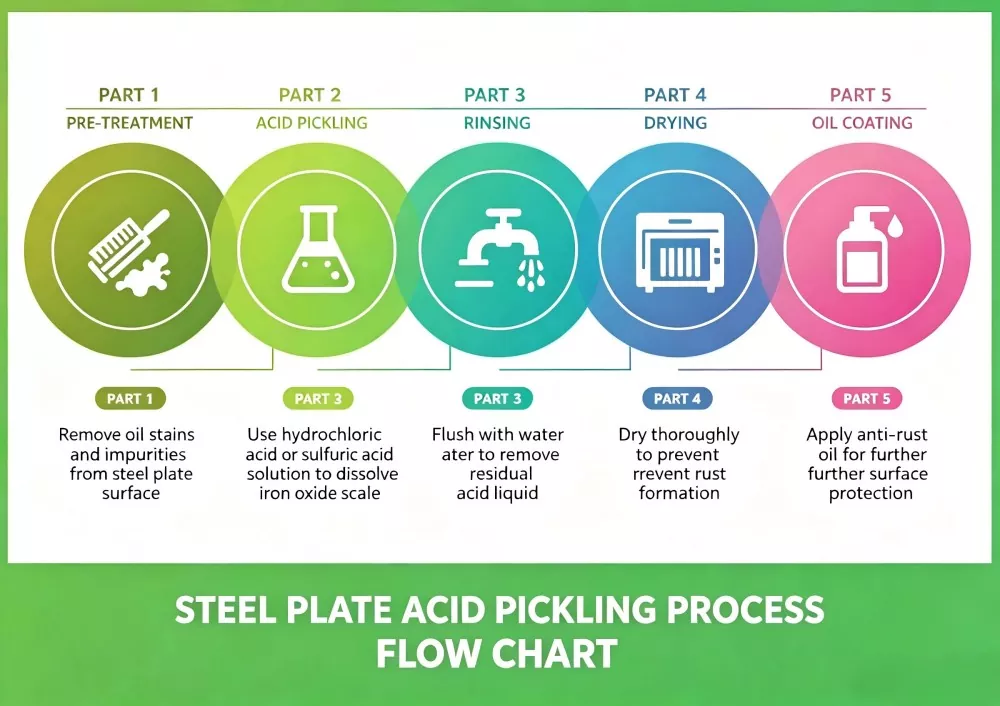

หลักการของการดองเหล็ก

การดองขึ้นอยู่กับพลังการละลายทางเคมีของกรด

ในสายการผลิตการดองแบบต่อเนื่องทางอุตสาหกรรมของเรา เราใช้กรดไฮโดรคลอริก (HCl) ที่มีความเข้มข้นสูง (HCl) ที่มีความเข้มข้นสูงเป็นส่วนใหญ่ที่ความเข้มข้น 18-22% ควบคู่ไปกับสารยับยั้งการกัดกร่อนที่เป็นกรรมสิทธิ์ สูตรเฉพาะนี้จะขจัดตะกรันแมกนีไทต์ (Fe₃O₄) ได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็ป้องกันการพองตัวที่เกิดจากไฮโดรเจนบนพื้นผิวเหล็ก ซึ่งเป็นจุดควบคุมที่สำคัญที่ทำให้เครื่องแยกมืออาชีพแตกต่างจากโปรเซสเซอร์ทั่วไป

กรดเหล่านี้กระตุ้นให้เกิดปฏิกิริยาเคมีกับออกไซด์และสิ่งปนเปื้อนที่ปกคลุมพื้นผิวบนแผ่นเหล็กที่ดองและทาน้ำมัน ละลายสารดังกล่าวและลอกออกจากฐานเหล็ก

การอ้างอิงการใช้งานแผ่นเหล็กดอง เกรดทั่วไป และข้อมูลจำเพาะ

เมื่อใดจึงจะเปลี่ยน HRPO เป็นเหล็กแผ่นรีดเย็น?

การอ้างอิงกรณีจริง 1

โครงการลดต้นทุนสำหรับ OEM เครื่องจักรกลการเกษตรของเยอรมัน

ความท้าทาย: ลูกค้าใช้เหล็กรีดเย็น CR4 ขนาด 2.0 มม. สำหรับโครงยึดห้องโดยสารรถเก็บเกี่ยว โดยมีต้นทุนวัสดุคิดเป็น 34% ของต้นทุนชิ้นส่วนทั้งหมด พวกเขาต้องการทางเลือกอื่นโดยไม่ต้องปรับแต่งแม่พิมพ์ปั๊มที่มีอยู่เดิม

การแทรกแซงของเรา: หลังจากวิเคราะห์ภาพวาดแล้ว (รัศมีการโค้งงอ R=6 มม. ความทนทานต่อความหนา ±0.08 มม.) เราขอแนะนำให้แทนที่ด้วย SPHC-PO 2.0 มม. เราปรับน้ำหนักการหยอดน้ำมันเป็น 0.6 กรัม/ตร.ม. เพื่อให้แน่ใจว่าไลน์การเชื่อมด้วยหุ่นยนต์ (แบรนด์ Fronius) ไม่มีปัญหาเรื่องรูพรุนเป็นศูนย์

ผลลัพธ์: ประหยัดต้นทุนวัสดุ 22% (ประหยัด 0.85 ยูโรต่อวงเล็บ × 180,000 ชิ้น/ปี = ประหยัด 153,000 ยูโรต่อปี) ไม่มีการแยกหรือข้อบกพร่องของพื้นผิวหลังจากเคลือบด้วยผง (บ่มที่ 200°C เป็นเวลา 20 นาที) ขณะนี้ลูกค้าได้เปลี่ยนการทดแทนนี้เป็นหมายเลขชิ้นส่วนเพิ่มเติมอีก 3 หมายเลข

สถานการณ์การใช้งานและคำแนะนำในการเลือกเกรดวัสดุ

ข้อดีของจานดองและทาน้ำมัน

ความแม่นยำของขนาดที่ดีเยี่ยม: ความทนทานต่อความหนา ±0.05 มม. (ตรวจสอบโดยเกจวัดความหนาอัลตราโซนิกในสถานที่ รายงานการตรวจสอบที่แนบมากับแต่ละคอยล์)

คุณสมบัติเชิงกลที่ดีเยี่ยม: ความแข็งแรงของผลผลิต 235-345 MPa การยืดตัว ≥ 38% (ตามการทดสอบแรงดึงของ JIS Z 2241 ตัวอย่างที่นำมาจากทุกค่าความร้อน)

ความสามารถในการทำงานที่โดดเด่น: ประสบความสำเร็จในการวาดลึกจนถึงการวาดในอัตราส่วน 2.2 (ตรวจสอบแล้วในห้องปฏิบัติการสื่อภายในของเราก่อนการผลิตจำนวนมาก)

การประกันคุณภาพและการตรวจสอบย้อนกลับของห่วงโซ่อุปทาน

แหล่งที่มาของโรงงาน: คอยส์ของเรามาจาก Baosteel, Shougang และ HBIS (พร้อมใบรับรองการทดสอบโรงงานเต็มรูปแบบ EN 10204 ประเภท 3.1)

การตรวจสอบโดยบุคคลที่สาม: การตรวจสอบ SGS/BV ได้รับการยอมรับที่ท่าเรือขนถ่าย เราจัดทำบันทึกความเข้มข้นของอ่างดองดองในระหว่างกระบวนการตามคำขอ

การรับประกันการป้องกันสนิม: ภายใต้การจัดเก็บในอาคาร (RH < 60% อุณหภูมิ 15-25°C) เรารับประกันว่าจะไม่เกิดสนิมแดงเป็นเวลา 6 เดือน (ขยายจากมาตรฐาน 3 เดือนผ่านตัวเลือกการหล่อลื่น VCI ของเรา)

คำถามที่พบบ่อย

Q1: อะไรคือความแตกต่างระหว่างเหล็กแผ่นดองและเหล็กเคลือบน้ำมันและเหล็กแผ่นรีดเย็น?

A1: แผ่นเหล็ก PO (ดองและทาน้ำมัน) ขึ้นอยู่กับเหล็กแผ่นรีดร้อนที่มีการดองโดยมีต้นทุนที่ต่ำกว่า เหล็กแผ่นรีดเย็นมีพื้นผิวเรียบเป็นพิเศษและมีความหนาบางลงเหลือ 0.3 มม. สำหรับชิ้นส่วนที่มีความแม่นยำสูง แผ่น PO เหมาะกับชิ้นส่วนโครงสร้างที่มีความแม่นยำปานกลาง ในขณะที่แผ่นรีดเย็นมุ่งเป้าไปที่ส่วนประกอบที่มีรูปลักษณ์มาตรฐานสูงพร้อมความต้องการความทนทานที่เข้มงวด

Q2: แผ่นเหล็ก PO สามารถใช้กับผลิตภัณฑ์กลางแจ้งได้โดยตรงหรือไม่?

A2: ไม่ น้ำมันป้องกันสนิมบนพื้นผิวให้การปกป้องชั่วคราวระหว่างการจัดเก็บและแปรรูปในระยะสั้นเท่านั้น สำหรับการสัมผัสกลางแจ้งในระยะยาว คุณต้องมีการปรับปรุงพื้นผิวในภายหลัง เช่น การทาสี การชุบสังกะสี หรือการเคลือบสีฝุ่น เพื่อเพิ่มความสามารถในการป้องกันการกัดกร่อน

Q3: คุณสามารถเสนอช่วงความหนาเท่าใดสำหรับแผ่นเหล็ก PO

A3: ช่วงความหนามาตรฐานของเราครอบคลุม 1.0 มม. ถึง 6.0 มม. ความกว้างที่ปรับแต่งได้ตั้งแต่ 800 มม. ถึง 2000 มม. และความยาวตั้งแต่ 1,000 มม. ถึง 6,000 มม. ตามความต้องการในการวาดรูปของลูกค้า

คำถามที่ 4: เหล็ก PO สามารถปลอดสนิมได้นานแค่ไหนภายใต้การเก็บรักษาแบบปกติ

A4: เก็บในโกดังในร่มที่แห้งโดยไม่มีอากาศชื้นหรือก๊าซเคมี น้ำมันป้องกันสนิมสามารถปกป้องพื้นผิวเหล็กได้นาน 3-6 เดือน หลีกเลี่ยงการวางซ้อนกันในที่โล่งเพื่อป้องกันการเกิดออกซิเดชันก่อนเวลาอันควร
